金屬分體字標牌的制作方法主要有兩種主流工藝：電鑄法和化學蝕刻法。以下是這兩種工藝的詳細步驟和特點：

1. 電鑄法（主流工藝）
電鑄法目前是金屬分字體標牌的主要生產(chǎn)方式，其核心是通過電鍍鎳或銅形成金屬凸字，再剝離并粘貼到產(chǎn)品上。具體步驟如下：

（1）曬版
使用鍍后易剝離的不銹鋼板作為母版，經(jīng)過除油清洗后，涂覆光致成像耐電鍍感光膠。
通過曝光顯影形成圖案，并進行后曝光處理以增強耐鍍性。

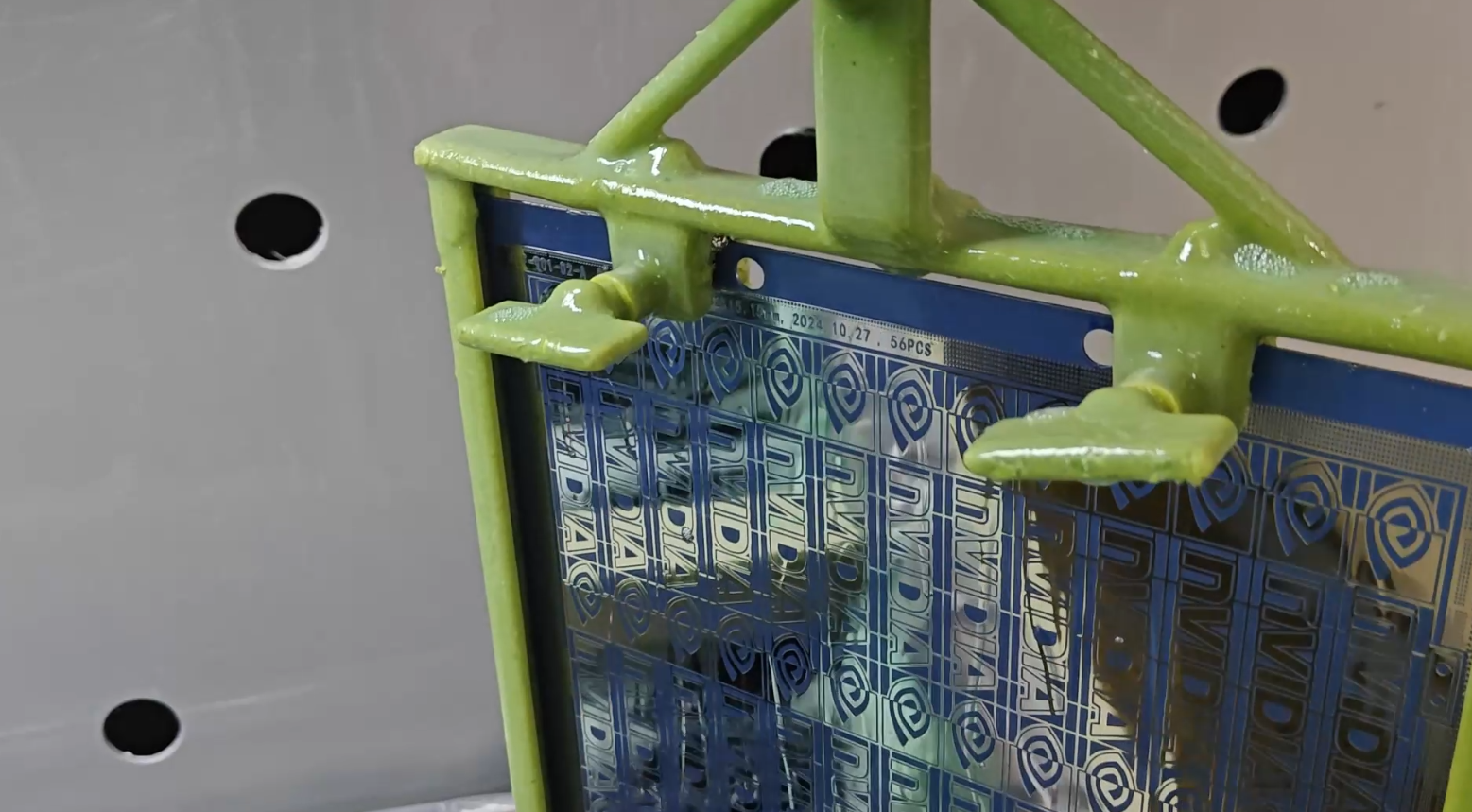

（2）電鑄
將處理好的不銹鋼板放入快速電鑄鎳槽，通過調(diào)整電流和時間控制鍍層厚度（通常為0.05~0.3mm）。
電鑄材料可以是純鎳或銅鍍鎳，純鎳更耐腐蝕，銅鍍鎳成本較低但易氧化。

（3）剝離
電鑄完成后，將不銹鋼板洗凈干燥，用轉(zhuǎn)移膜將金屬文字或圖案完整剝離下來。

（4）上膠
網(wǎng)印法：用絲網(wǎng)印刷將不干膠印到金屬標牌背面，干燥后使用。
轉(zhuǎn)移膠膜法：先將不干膠印在轉(zhuǎn)移紙上，再貼合到金屬標牌背面。
直接貼膠法：使用3M467等雙面膠直接粘貼。

（5）質(zhì)檢與切割
對成品進行切割分離，剔除不良品，最終包裝出貨。

電鑄法的優(yōu)勢
無載體設(shè)計：標牌直接粘貼，無需額外固定結(jié)構(gòu)。
高精度：表面粗糙度可達納米級，適合精細圖案。
無需模具：節(jié)省成本，生產(chǎn)周期短（3天可出樣）。

2. 化學蝕刻法（適用于特殊需求）
化學蝕刻法適用于較厚的金屬板（如不銹鋼、鋁），但需解決保護膜撕除難題。專利技術(shù)采用高粘度減黏膜優(yōu)化流程：

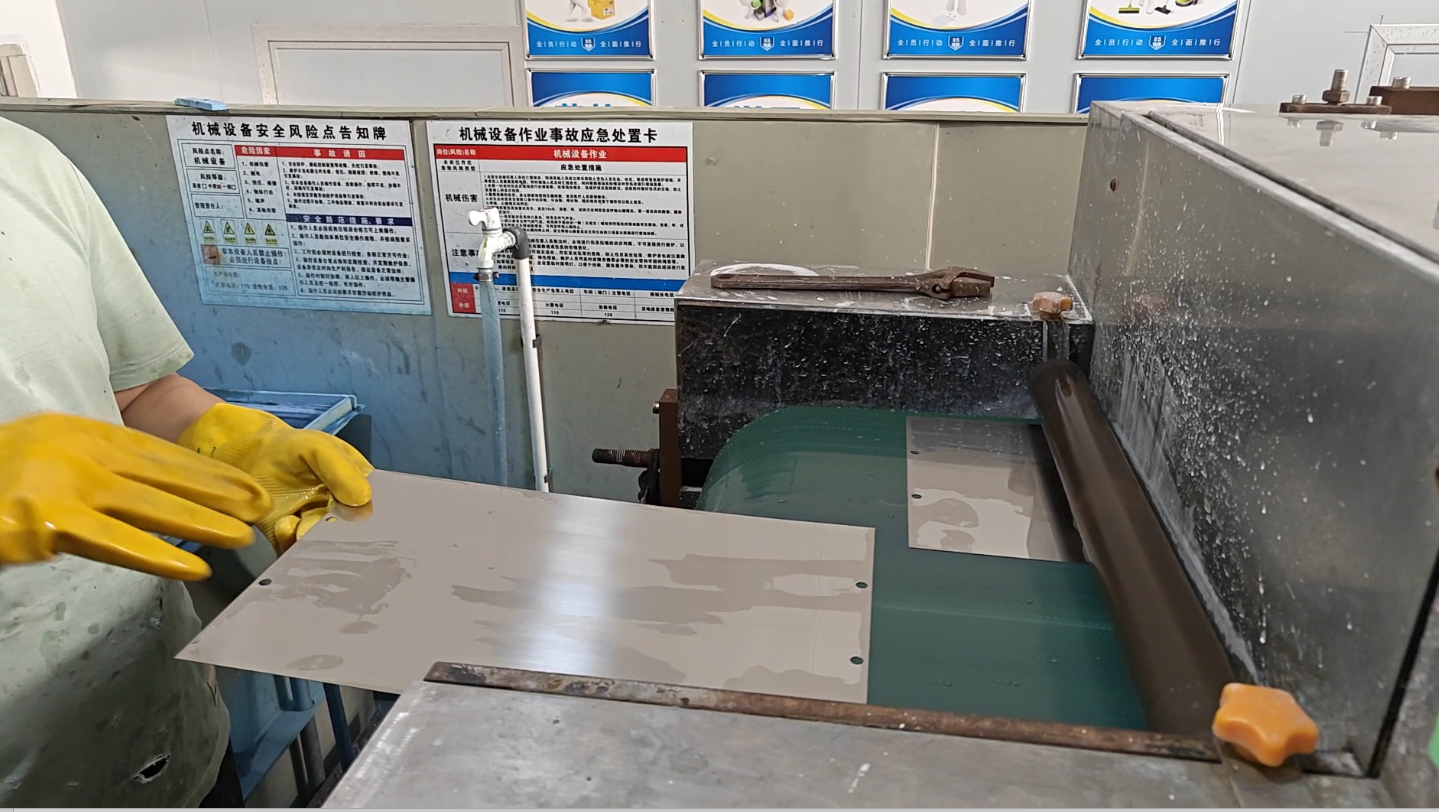

（1）清洗金屬板
對金屬板進行表面清潔處理。

（2）貼高粘度減黏膜
在金屬板一面貼UV減黏保護膜或加熱型減黏膜，另一面用防蝕刻油墨制作圖案。

（3）蝕刻
使用蝕刻藥水腐蝕未保護部分，形成分體結(jié)構(gòu)。

（4）減黏處理
通過UV光照或加熱降低保護膜黏度，便于撕除而不損傷標牌。

（5）轉(zhuǎn)移至低粘度膜
更換低粘度保護膜，便于后續(xù)加工。

蝕刻法的優(yōu)勢
適合較厚金屬板（如1mm以上不銹鋼）。
避免電鑄法的鍍層脫落問題。

3. 其他工藝（較少見）
真空鍍膜+激光切割：在塑料片上鍍金屬膜，激光切割后轉(zhuǎn)移至膠膜，適合超薄柔性標牌。

總結(jié)對比
| 工藝 | 電鑄法 | 化學蝕刻法 | 真空鍍膜法 |
| 適用材料 | 純鎳、銅鍍鎳 | 不銹鋼、鋁 | 塑料基材+金屬鍍層 |
| 厚度范圍 | 0.05~0.3mm | 0.5~2mm | 0.1mm以下 |
| 生產(chǎn)周期 | 3~5天 | 5~7天 | 2~3天 |
| 主要優(yōu)勢 | 無載體、高精度、無模具 | 適合厚板、成本較低 | 超薄、可彎曲 |

電鑄法是目前最主流的金屬分體標字標牌制作方式，尤其適用于電子產(chǎn)品、汽車LOGO等高端應(yīng)用。如需更厚或特殊結(jié)構(gòu)的標牌，可考慮化學蝕刻或真空鍍膜工藝。
