好的，金屬標牌蝕刻是一項精細且成熟的工藝，其核心要求可以概括為“設計清晰、材料匹配、過程受控、后處理到位”。下面我將從工藝類型、核心要求、關鍵控制點和注意事項等方面，為您系統梳理。

一、 主要蝕刻工藝類型

1. 化學蝕刻（濕法蝕刻）
原理：利用化學藥液（如三氯化鐵、硝酸等）與裸露金屬發生反應，溶解掉未被保護的部分，形成凹陷的圖文。
特點：適用材料廣（不銹鋼、銅、鋁、黃銅等），可進行復雜圖形和批量生產，深度可控，是最常用的標牌蝕刻方法。

2. 電解蝕刻（電化學蝕刻）
原理：在電解質溶液中，以標牌為陽極，通過電流選擇性地溶解金屬。
特點：蝕刻速度快，側蝕?。ň€條更陡直），環保性相對較好（無強酸霧），但對設備和導電性要求高。

3. 激光蝕刻（嚴格講是激光打標）
原理：高能量激光使金屬表面局部熔融、氣化或發生顏色變化，形成標記。
特點：無需掩模，數字化操作靈活，適合個性化、小批量及二維碼等復雜信息。但通常為表面著色或淺層雕刻，深度感不如化學/電解蝕刻。

對于傳統金屬標牌，化學蝕刻應用最為普遍。以下要求主要圍繞化學蝕刻展開。

二、 蝕刻工藝全流程核心要求

階段一：前期設計與準備
1. 文件設計
格式：提供矢量文件（如AI、CDR、DXF），確保線條清晰、閉合，無雜點。
線寬與間距：蝕刻線條/文字的寬度和間距不能過小。通常線寬不小于0.15mm，間距不小于線寬，否則易造成斷線或粘連。深蝕刻時需更寬。
倒角處理：設計尖銳內角時，建議做微小圓角（R角），以防蝕刻時應力集中導致角部過蝕或保護膜破損。

2. 材料選擇與預處理
材料：常用304不銹鋼（耐蝕性好）、黃銅（典雅）、鋁板（輕便）、紫銅等。要求材料表面平整、無劃傷、無氧化皮、無油污。
預處理：必須進行嚴格的脫脂、清潔和干燥。任何油漬、指紋都會導致保護層附著不牢，產生蝕刻缺陷。

階段二：圖形轉移（制掩模）
這是決定蝕刻精度的關鍵。
1. 光敏抗蝕法（高精度常用）：
在清潔的金屬板上涂布或貼覆光致抗蝕膜（干膜或濕膜）。
通過紫外光曝光，將膠片或玻璃底片上的圖形轉移到抗蝕膜上。
顯影：將未曝光（或已曝光，取決于正負性）的部分溶解掉，使需要蝕刻的金屬部分裸露出來。
要求：曝光能量、顯影時間需精確控制，確保圖形邊緣銳利，抗蝕層與金屬結合牢固。

2. 絲網印刷法：
使用耐蝕油墨，通過絲網將圖形直接印刷在金屬板上。
要求：油墨附著力強，厚度均勻，適用于線條較粗、精度要求不極高的標牌。

階段三：蝕刻過程
1. 蝕刻藥液：
不銹鋼：常用三氯化鐵（FeCl?）溶液，濃度通常在28-42°Bé之間。溫度控制（一般30-50℃）和溶液濃度、新舊程度是關鍵。
銅及其合金：可使用三氯化鐵，或氯化銅、酸性硫酸銅等溶液。
鋁：使用堿性或酸性蝕刻液，需特別注意控制反應速度和表面粗糙度。

2. 蝕刻方式：
浸泡蝕刻：簡單，但均勻性稍差，可能有側蝕（Under-cut）。
噴淋蝕刻：通過噴嘴將藥液噴灑在板面，均勻性好、效率高、側蝕小，是高品質標牌的首選。

3. 深度與時間控制：
蝕刻深度 = 蝕刻速率 × 時間。需通過測試確定特定材料、藥液條件下的速率。
標牌常見蝕刻深度：淺蝕刻（0.03-0.1mm，用于填漆）、中蝕刻（0.1-0.3mm，有明顯觸感）、深蝕刻（>0.3mm，立體感強）。
要求：監控藥液濃度、溫度、噴淋壓力，確保批次一致性。

階段四：后處理
1. 去膜：蝕刻完成后，使用氫氧化鈉溶液或其他脫膜劑去除保護層。
2. 清洗與中和：徹底沖洗，必要時用酸或堿中和殘留藥液，防止日后泛黃或腐蝕。
3. 表面處理（可選但重要）：
拋光/拉絲：對未蝕刻的背景區域進行再處理，提升對比度和質感。
電鍍/氧化：如鍍金、鍍鉻、鍍黑鎳，或鋁的陽極氧化。
填漆：在凹槽內填入琺瑯漆、丙烯酸漆等，增加色彩和對比度。填漆后需烘干并擦除溢出部分。
4. 保護：最后可噴涂透明清漆或進行鈍化處理，防止氧化和指紋。

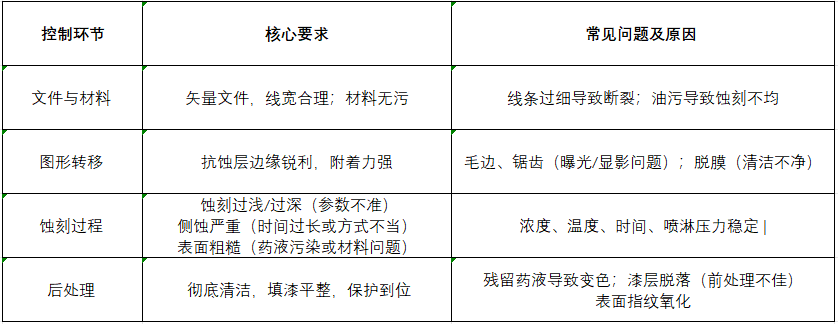

三、 關鍵質量控制點與常見問題

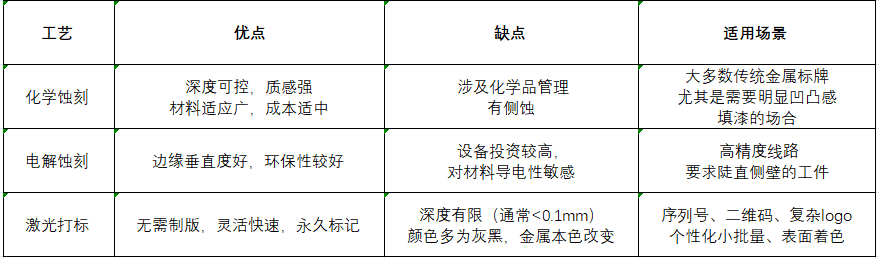

四、 工藝選擇與總結建議

給您的最終建議：
1. 明確需求：首先確定標牌的用途、材質、預算、數量、視覺要求（是否要凹凸感/填漆）。
2. 規范文件：與制作方溝通后，提供符合工藝要求的標準矢量設計稿。
3. 選擇可靠供應商：考察其工藝能力（尤其是前處理和蝕刻均勻性控制）、樣品質量及后處理水平。
4. 要求打樣：在大批量生產前，務必進行實物打樣，確認深度、色澤、質感等所有細節。

遵循以上工藝要求，就能生產出精美、耐用、符合設計預期的高質量金屬蝕刻標牌。
